單面柔性FPC

單層柔性電路是最基本的，由層壓到薄銅片上的柔性聚酰亞胺薄膜組成。然后對銅層進行化學蝕刻，以產生滿足您特定設計要求的電路圖案。然后添加聚酰亞胺覆蓋層，以對電路進行絕緣和環境保護。

單面柔性線路板雙面導通

雙面導通柔性電路 是一種單面柔性電路，其制造方式使得導電材料可以從電路的兩側接觸。柔性電路是這項技術的領跑者，它利用專門的激光和加工技術剝開基材的聚酰亞胺層，從而實現對單個銅層的雙重接觸。

雙面柔性線路板

雙面柔性電路是一種具有兩個導電層的電路，電路內聚酰亞胺基層的每一側各有一個導電層?？梢愿鶕?jù)您的需求在基板薄膜的兩側創建走線圖案，并可以在需要的地方使用鍍銅通孔進行連接。鍍銅通孔在兩層之間建立電氣連接。

多層柔性PCB電路

將  多個單面或雙面電路與復雜的互連、屏蔽和/或表面貼裝技術結合在一起，形成多層設計。在整個生產過程中，多層可能會或可能不會連續層壓在一起。如果您的設計需要最大的靈活性，連續層壓可能不合適。當面臨以下設計挑戰時，多層電路是一種有效的解決方案：不可避免的交叉、特定的阻抗要求、消除串?dāng)_、額外的屏蔽和高元件密度。

在利用多層柔性電路幫助您設計解決方案時，柔性電路可以自豪地說“我們走別人走不到的地方”。

軟硬結合板

已在軍事和航空航天工業中使用了 40 多年。在剛撓結合電路板中，柔性和剛性材料層用于在單個封裝中創建剛性和柔性區域。

剛撓結合電路將剛性板和柔性電路的優點集成到一個電路中。

剛性外層使用鍍銅通孔連接到內部柔性層。剛性柔性電路提供更高的元件密度和更好的質量控制。在需要額外支持 SMT 元件的地方采用剛性設計，在需要彎曲和彎曲以適應狹小空間的地方采用柔性設計。

作為連接設備，柔性電路與傳統電纜和剛性板相比的主要優點包括：

單層柔性

· 減少接線錯誤

· 消除機械連接器

· 無與倫比的設計靈活性

· 更高的電路密度

· 更穩定的工作溫度范圍

· 信號質量更強

· 提高可靠性和阻抗控制

· 減小尺寸和重量

柔性印刷電路具有許多優點，包括：

減少裝配錯誤 –柔性電路采用精確設計和自動化生產，可消除手工制造線束時出現的人為錯誤。除了生產引起的錯誤外，電路僅布線到精確設計方案所需的點。

減少裝配時間和成本 –柔性電路在裝配過程中需要的人工更少，并可減少生產錯誤。柔性電路具有集成外形、配合和功能的內在能力。柔性電路消除了布線、纏繞和焊接電線的高成本。安裝或更換的是完整的互連系統，而不是單獨的硬 PC 板。因此，布線錯誤被消除，從而降低了制造成本。無論是復雜電路的小批量生產還是簡單電路的大批量生產，裝配時間和成本都會減少。

設計自由度 –與剛性板不同，柔性電路不受二維限制。由于柔性電路與電線或帶狀電纜一樣靈活，因此柔性電路的設計選項無窮無盡。在柔性電路，我們以應對最復雜的設計挑戰而自豪。柔性電路可以設計為滿足高度復雜和難以想象的配置，同時能夠在最惡劣的環境中運行。柔性電路設計可能涉及以下任何一項：

· 高度復雜的配置

· 承受惡劣的操作環境

· 單雙組合

· 復雜的互連

· 屏蔽

· 剛性/柔性功能

· 表面貼裝設備

線束轉換為柔性線束可減少手工連接造成的接線錯誤并縮短裝配時間

安裝期間的靈活性 –柔性電路允許使用第三維度，因為它們可以在執行過程中將兩個或多個平面互連。因此，它們解決了剛性電路板無法解決的空間和重量問題。柔性電路可以在安裝和執行過程中多次操作，而不會發生電子故障。

高密度應用 –柔性電路允許極窄的線路，從而滿足高密度設備的需求。更密集的設備數量和更輕的導體可以設計成一個產品，從而為其他產品功能騰出空間。

改善氣流 – 由于其流線型設計，柔性電路允許冷卻空氣流過電子應用。

提高散熱效果 –由于柔性電路的表面積與體積比更大且設計緊湊，因此允許更短的熱路徑。此外，柔性電路的薄型設計允許從電路兩側散熱。

提高系統可靠性 –  過去，大多數電路故障都發生在互連點。柔性電路的設計可以減少互連，從而提高電路的可靠性。

點對點電線更換 –根據電路設計中點對點連接的數量，在 Flexible Circuit，我們保證可以設計和構建一個可以消除許多（如果不是全部）互連的柔性電路。在 Flexible Circuit，“我們走別人走不到的路”。

可靠性和耐用性—— 在具有移動部件的設計中，柔性電路可以移動和彎曲多達 5 億次而不會發生故障。聚酰亞胺的卓越熱穩定性還使電路能夠承受極端高溫的應用。聚酰亞胺的熱穩定性為表面貼裝提供了比硬板更好的基礎。由于柔順的基膜對焊接接頭施加的應力較小，因此不太可能發生熱失配。

可重復布線 – 我們的電路采用精確的原圖復制品制作而成，具有卓越的制造一致性。蝕刻電路取代了剛性板的焊接和手工布線連接，完全消除了布線錯誤。

簡化電路幾何形狀 –柔性電路技術將表面貼裝電子元件直接放置在電路上，從而簡化了整體設計。使用剛性電路板幾乎不可能實現的復雜圖案在柔性電路中可以輕松實現。

封裝尺寸和重量減小 –剛性板中的多個系統會增加重量并利用更多空間。柔性電路包含最薄的介電基板。薄度可實現更精簡的設計，無需笨重的剛性板。彈性和柔韌性可減小封裝尺寸。除了減小封裝尺寸外，減輕封裝重量也是另一個好處。隨著電子行業需求的不斷增長，減輕重量使柔性電路保持極強的競爭力。

總之，如果您有柔性電路設計或柔性印刷電路板的需求，我們可以提供幫助。

在設計電路之前，必須了解兩種基本結構應用并決定導體的選擇：

靜態應用 –   柔性電路僅彎曲以安裝電路并將其安裝到應用中（也稱為柔性安裝或柔性安裝）。靜態應用通常使用較便宜的電解 (ED) 銅。

動態彎曲應用 –柔性電路本身在最終產品的實際使用過程中動態（重復）彎曲的情況。常見示例包括翻蓋式手機、筆記本電腦、打印機頭和機械臂。動態應用需要使用壓延 (RA) 銅。

柔性電路與 SMT 及組裝

柔性電路的優勢在大多數需要大量彎曲和/或高精度的應用中得以實現。一些常見的應用包括：

· 安全氣囊系統

· 汽車發動機控制

· 防抱死制動器

· 航空電子設備

· 條碼設備

· 電池組

· 計算器

· 相機

· 手機

· 心臟監護儀和起搏器

· 燃油泵

· 助聽器

· 打印機

· 運動系統

· GPS 系統

· 衛星

總之，如果您有柔性電路設計或柔性印刷電路板的需求，我們可以提供幫助。

304 不銹鋼

導體 –銅是最廣泛使用的導體，有各種厚度以滿足每個客戶的要求。導體選項包括：

· 壓延銅（RA）

· 電解銅 (ED)

· 鋁

· 碳

· 銀漿

· 不銹鋼?

· 康銅

雙面柔性版壓合膠

粘合劑 –粘合劑的選擇取決于客戶需求和導體厚度。常見的粘合劑包括：

· 環氧樹脂

· 丙烯酸纖維

· 壓敏膠 (PSA)

· 無膠粘劑（基材）

帶柔性阻焊層的雙層柔性電路板

絕緣體 –柔性基板（基底）和覆蓋層材料有多種厚度，由多家制造商提供。常見的絕緣體包括：

· 聚酰亞胺

· 聚酯、聚萘二甲酸乙二醇酯 (PEN) 和聚對苯二甲酸乙二醇酯
(PET)

· 阻焊層

· 柔性阻焊層

· 可成像覆蓋膜 (PIC)

· 絲網印刷電介質

3 層柔性 .5 盎司銅選擇性引線接合 Ni/Au 組裝和散熱器接合

表面處理 –最終表面處理取決于每個客戶的組裝要求和成品的應用。常見的表面處理包括：

· 焊料（錫、鉛或符合 RoHS 規定）

· 錫

· 沉鎳/沉金

· 硬鎳/金

· 引線鍵合金

· 有機：entek 或有機可焊性保護劑 (OSP)

· 銀

· 碳

總之，如果您有柔性電路設計或柔性印刷電路板的需求，我們可以提供幫助。

隨著柔性電路市場的不斷擴大，技術取得了許多進步，包括：

帶 LED 和鋁制散熱器的柔性組件

散熱器——散熱器可以層壓到柔性電路上，以將熱量從 LED 等敏感元件上散發出去。

雙層柔性組件

元件組裝——我們提供通孔和表面貼裝能力，以及電路測試、保形涂層和靜電保護包裝。

具有可控阻抗的雙層柔性電纜

受控阻抗 –隨著信號切換速度的提高，工程師需要了解和控制走線的阻抗。由于現代數字電路的信號轉換時間短、時鐘頻率高，需要將走線視為傳輸線，而不是簡單的互連。隨著當今速度要求的提高，受控阻抗走線旨在最大限度地減少電反射，并確保軌道和互連之間的無錯誤轉換。如果經過完美優化，受控阻抗可以控制電纜的物理尺寸和材料。受控阻抗信號傳輸要求柔性電路材料的厚度和電氣性能均勻一致。在柔性電路技術公司，我們在設計和制造具有受控阻抗的柔性電路方面擁有豐富的經驗。

單層柔性壓接焊片 UHB 粘合天線

壓接針 –壓接針以機械方式連接電路，以實現焊接連接。

帶圖形覆蓋開關的雙層柔性板

圖形覆蓋層 –圖形覆蓋層可放置在柔性電路、剛性板或薄膜開關上。覆蓋層為用戶界面提供底層電路，通常與安裝在這些電路上的 LED、LCD 顯示器或圓頂開關配合使用。覆蓋層由聚碳酸酯、聚酯或丙烯酸材料制成。

單面 0.5 盎司銅激光切割帶槽

激光切割槽和孔 –過去，人們使用 X-acto 刀或刀片來切割柔性電路的復雜區域，其成功率取決于操作員的技能。FCT 通過使用具有極精確深度控制的頂級激光束來精確切割柔性電路的底層基板，大大改進了此工藝。精確的激光束可以以極高的精度切割電路開口。

帶有包覆成型和電線連接的雙層柔性線路板。

包覆成型 –包覆成型是 FCT 嵌入電子元件的過程，而不是簡單地將電子元件放置在電路上。隨著電子設備和所需的互連變得越來越緊湊，將電子電路嵌入電纜組件中是一種經濟高效的板載電子元件替代方案。這些嵌入式設備通常被稱為智能電纜或加密狗，可以解決許多封裝難題。

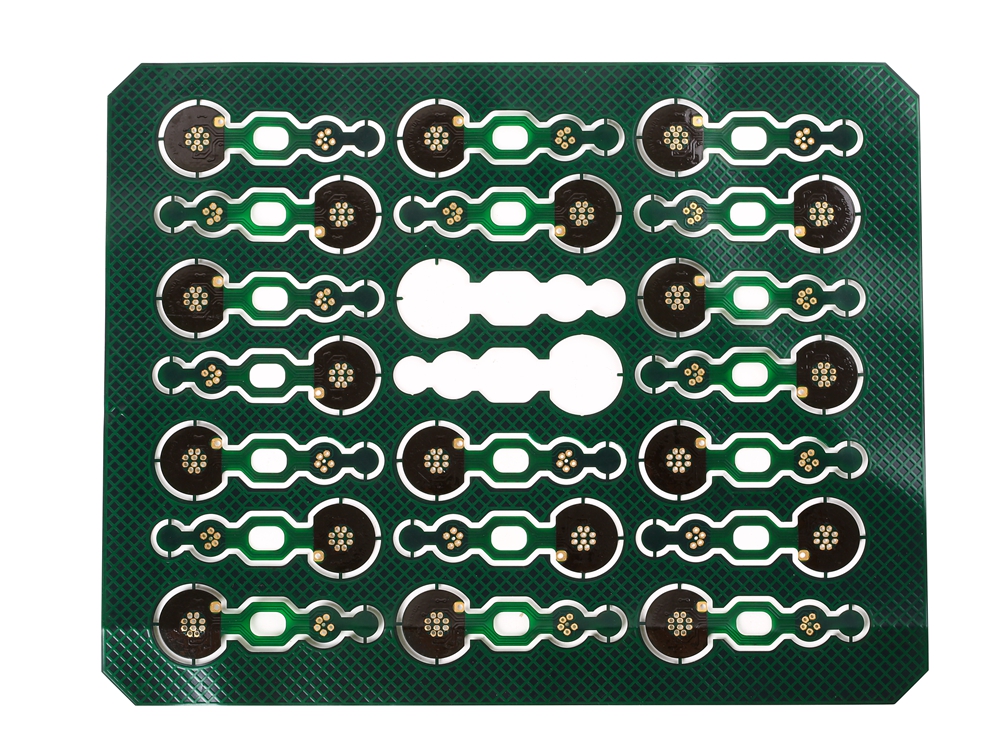

 面板化組件組裝

壓敏膠 (PSA) –帶有離型膜的 PSA 用于需要將電路的一部分固定到最終產品內的特定位置的應用。在組裝過程中，剝離離型膜，露出的粘合劑使組裝人員能夠?qū)㈦娐穳喝氲轿徊⒈３衷谀抢铩?/span>

單層雕刻柔性板

雕刻柔性電路 –雕刻柔性電路的特殊之處在于銅導體在不同位置的深度和厚度各不相同。電路最柔韌部分的銅較薄，互連點處的銅較厚。雕刻柔性電路允許裸露金屬連接（如插件），并且在焊點形成時保持堅固。雕刻手指為機械固定壓接針提供了更可靠的替代方案。

具有剛性化組件組裝區域的雙層柔性

加強筋 –加強筋適用于需要額外支撐的柔性電路，例如組件組裝區域或用于連接的裸露走線下方。常見的加強筋是 FR4 和聚酰亞胺。

帶線束的柔性電路

導線組裝 –在某些應用中，柔性或剛性電路與傳統導線的組合可能是一種更經濟的設計，同時仍能滿足客戶組件的需求。在柔性電路技術公司，我們有能力設計、采購、制造和組裝整個組件，包括電路、導線和元件。這種能力和承諾使我們有別于其他柔性電路供應商。這也是我們的座右銘是“我們走別人不愿走的路”的原因。

柔性加熱器

柔性加熱器——柔性加熱器是薄的、可彎曲的加熱元件，其形狀可滿足您獨特的加熱設備需求。

通過熱壓焊接將柔性電路連接至剛性板

熱壓焊接 –熱壓焊接連接是一種消除硬板和柔性電路之間連接器組的方法。此連接提供了一種高效、耐用且更便宜的標準連接器組的替代方案。

激光切削單面電路，實現雙重接入
